产品规格

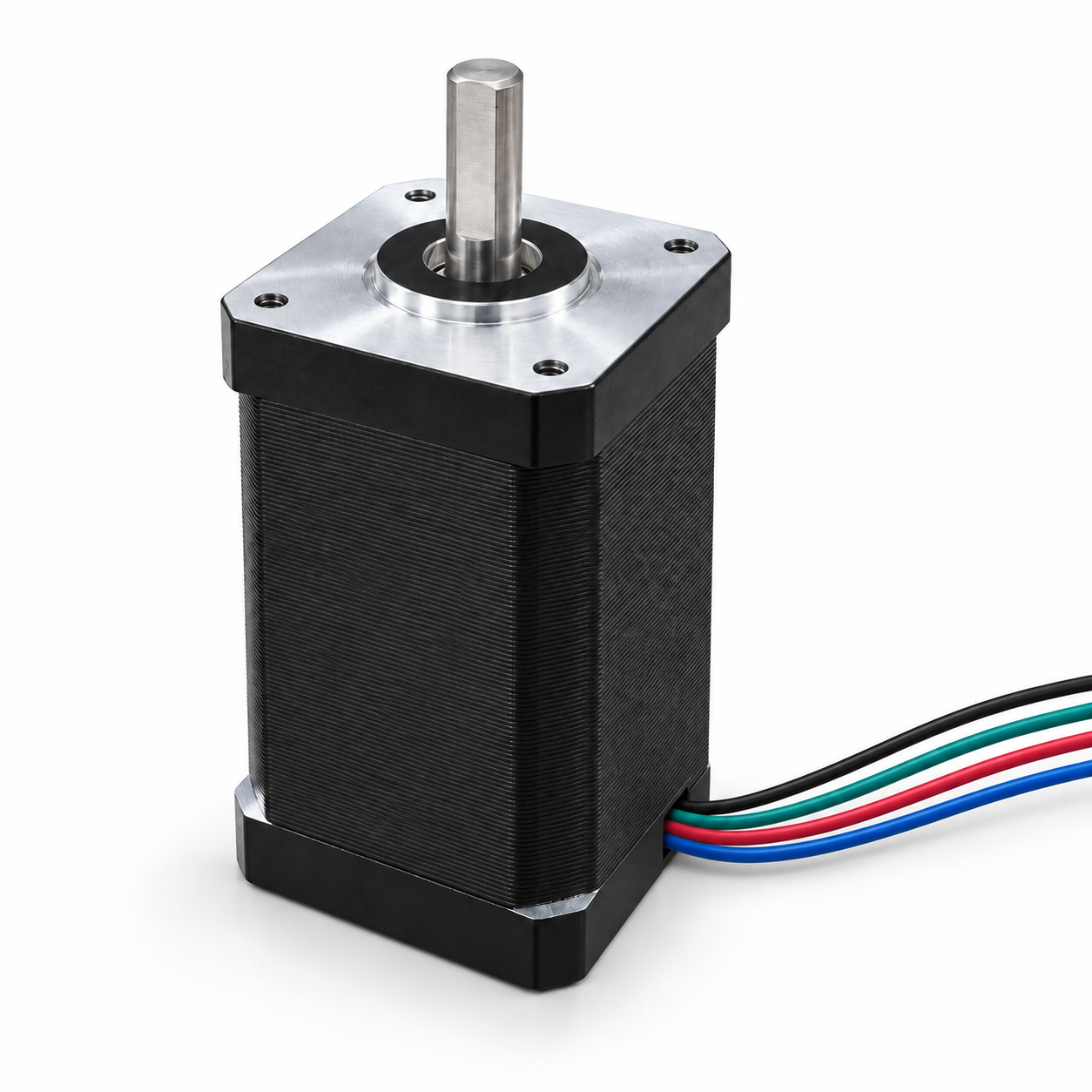

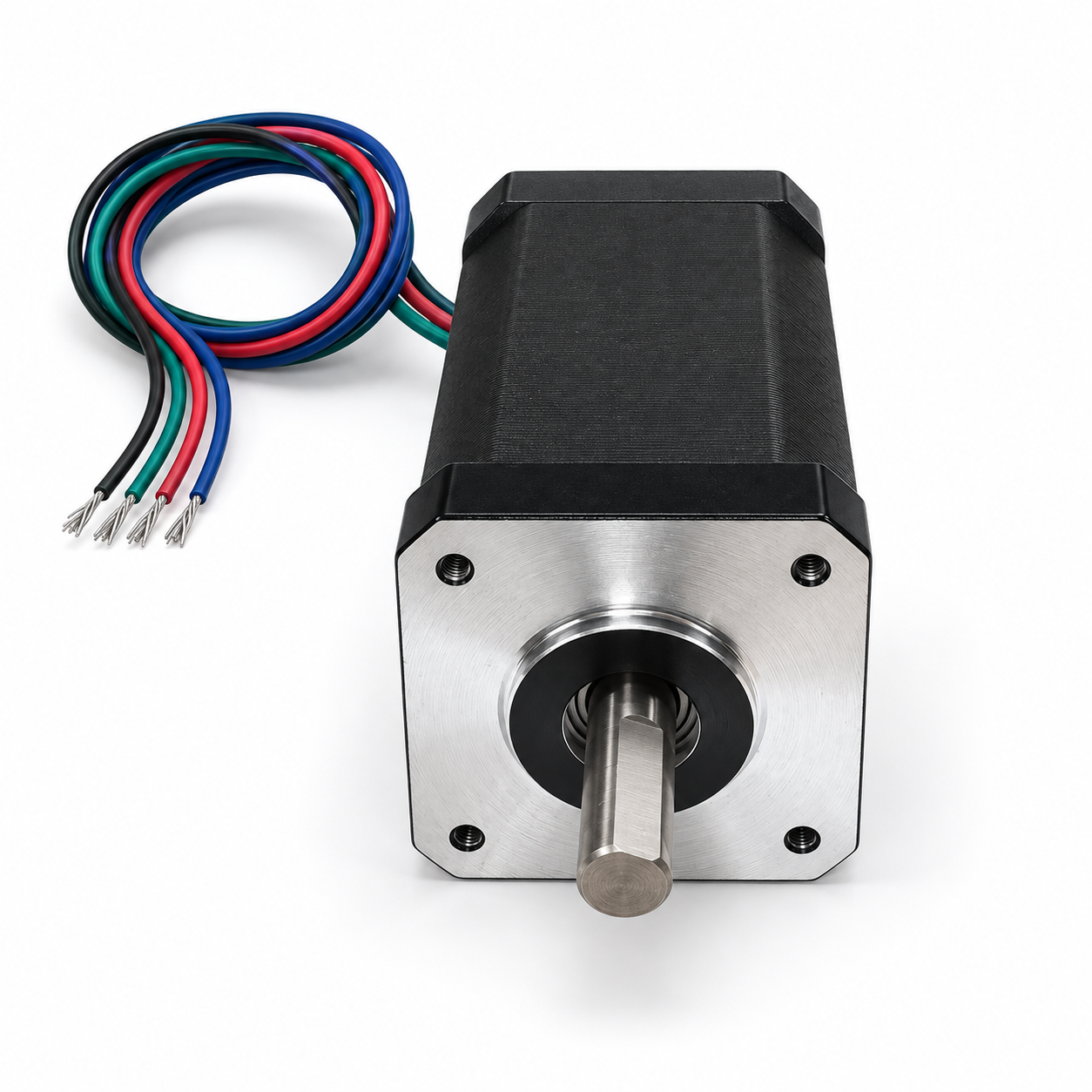

电机型号：42BYGH6801

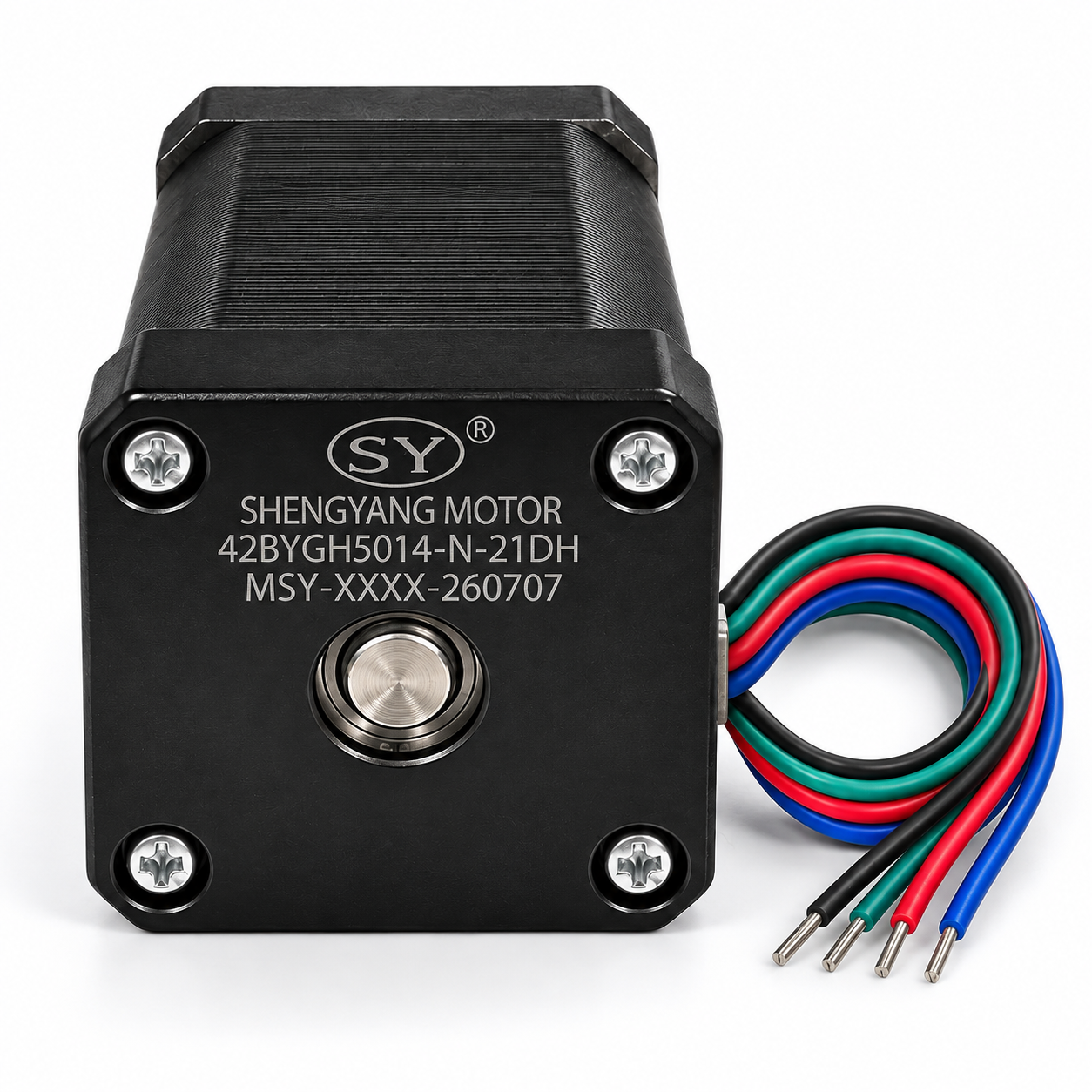

工厂型号：42BYGH5014-N-21DH
机座尺寸：42.4mm max
机身长度：68mm max
轴径：Ø8mm
轴伸长度：20.5mm
轴型式：D形轴，扁位长度15mm，扁位尺寸7.5mm
安装孔距：31mm
安装孔：4-M3，深度≥4mm
引线数量：4根（黑、绿、红、蓝）
引线长度：300mm
引线规格：UL1007 AWG22
电气参数
相数：2相
步距角：1.8°
额定电流：2.3A/相
绕组额定电压：DC 2.99V
相电阻：1.3Ω
相电感：3.1mH
保持转矩：≥800mN·m（0.8N·m）
最大空载起动频率：≥1500PPS（半步）
最大空载运行频率：≥2500PPS（半步）
绝缘电阻：≥100MΩ（DC500V）
绝缘等级：B级
接线：红/蓝为一相，黑/绿为另一相。
绕组额定电压不等同于驱动器供电电压。
定制项目
支持轴加工、引线长度、连接器、同步带轮、齿轮、齿轮减速箱、刹车及闭环编码器定制。定制配置及尺寸按需求确认，编码器等附件不属于本款标准配置。
供货状态：现货
技术图纸
提供42BYGH5014-N-21DH外形图下载，尺寸及技术要求以图纸为准。
