产品规格

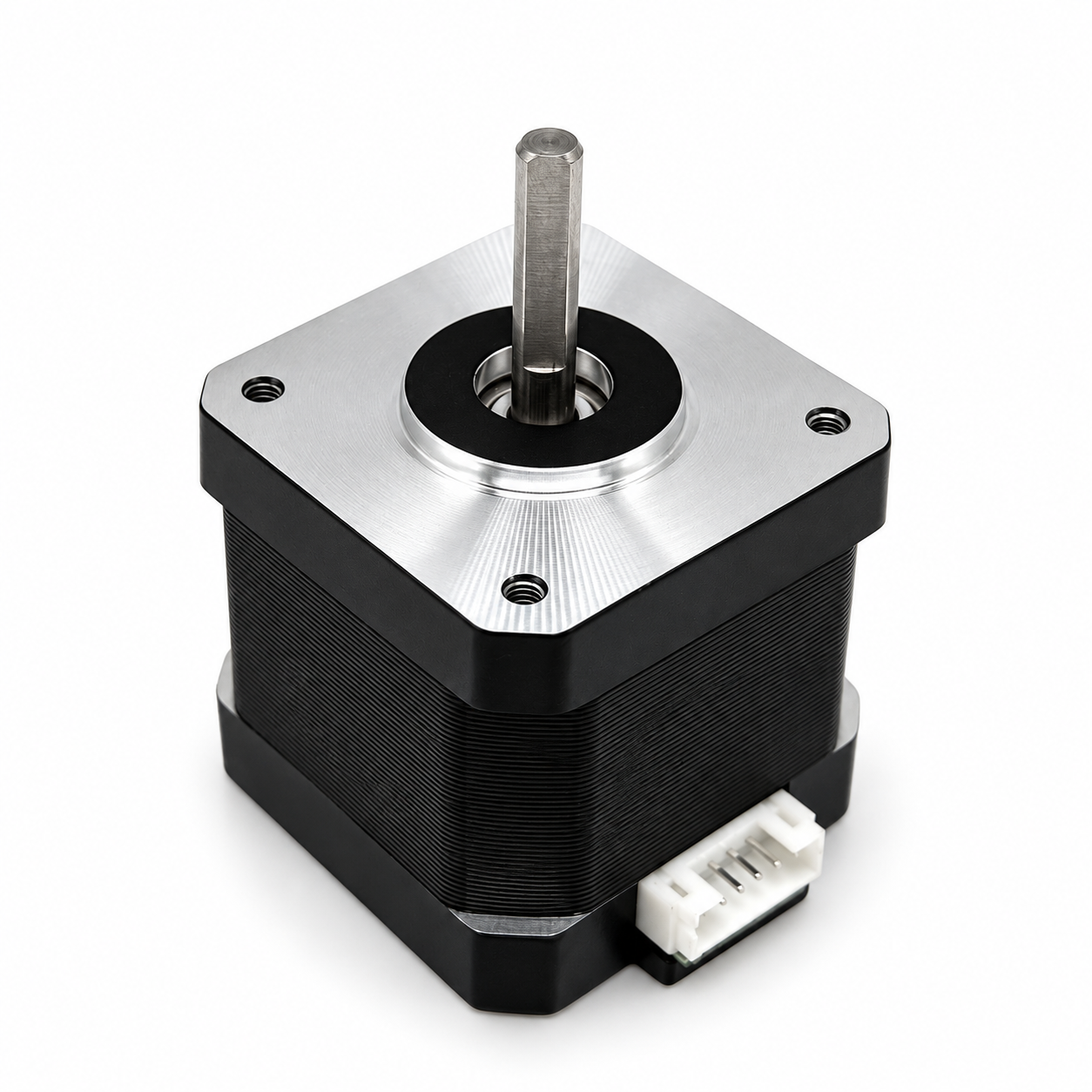

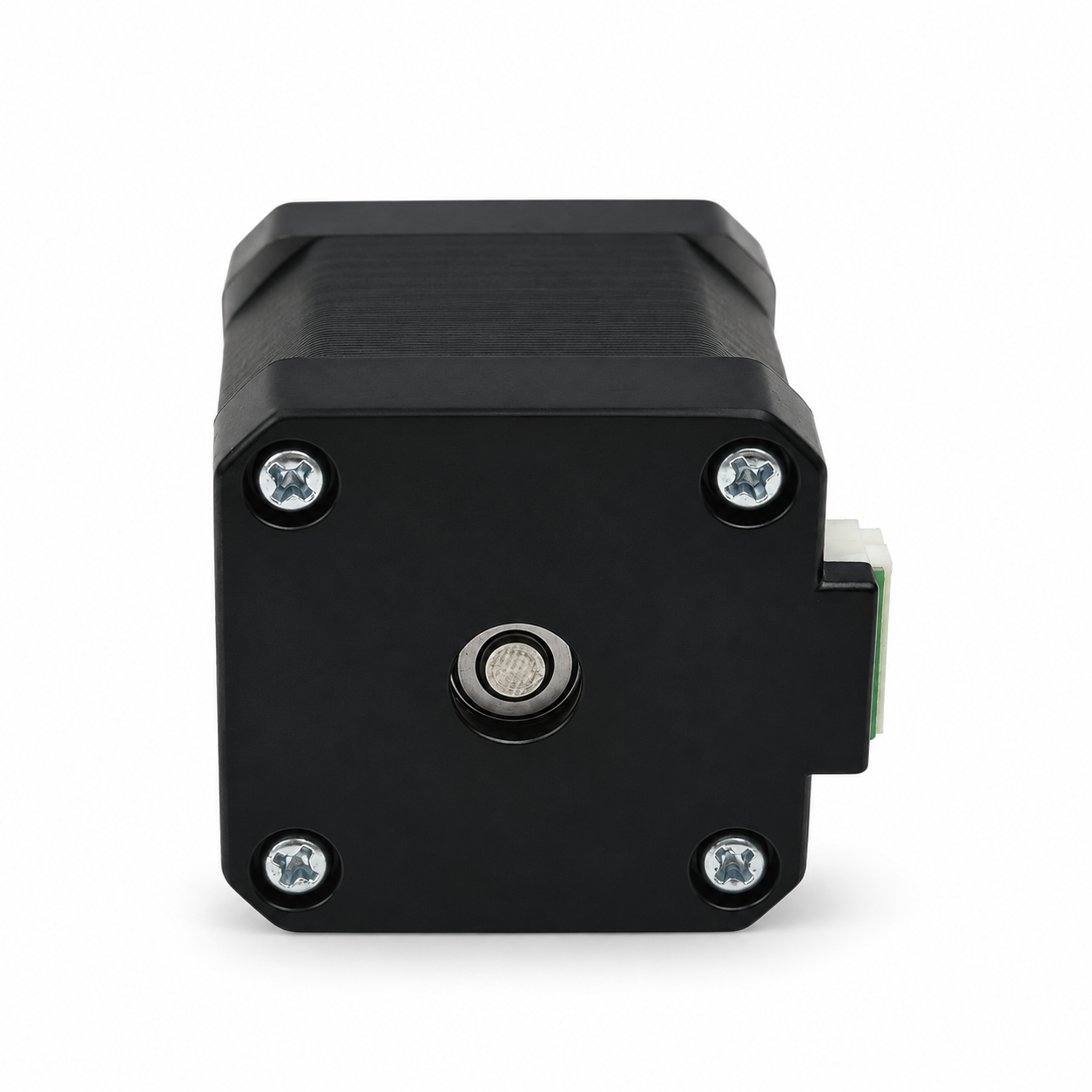

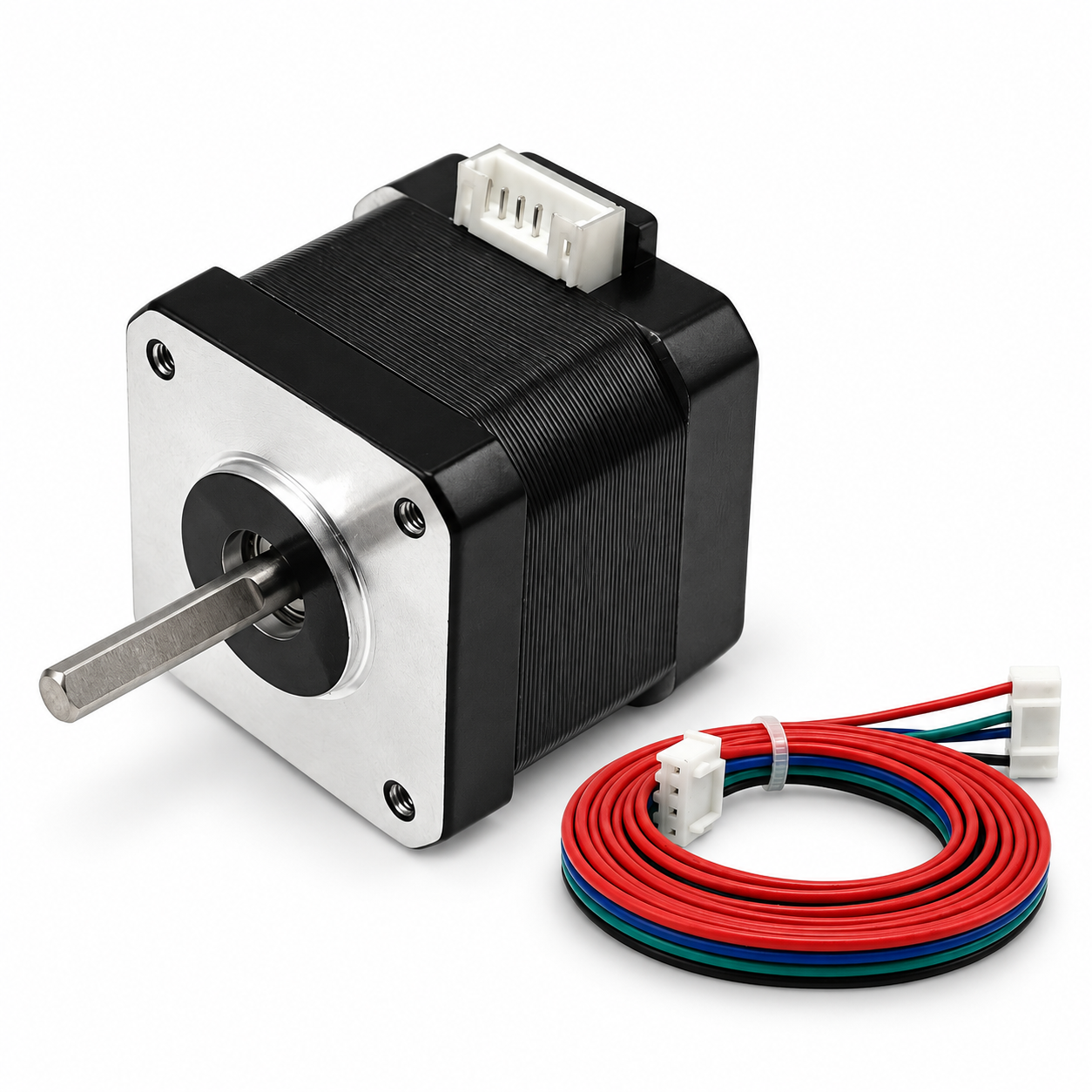

电机型号：42BYGH3801
工厂型号：42BYGH2012-A-24DH6
机座尺寸：42.3mm
机身长度：38mm
轴径：Ø5mm
轴伸长度：23.5mm
轴型式：D形轴，扁位长度20mm，扁位尺寸4.5mm
定位凸台：Ø22mm，高度2mm
安装孔距：31mm
安装孔：4-M3，深度≥4mm
电机端连接器：PHR 6pin（图纸标注PH-6）
设备端连接器：XH2.5 4pin
引线数量：4根（黑、绿、红、蓝）
引线长度：500mm
引线规格：UL1007 AWG24
电机重量：0.27kg
电气参数
相数：2相
步距角：1.8°
额定电流：1.5A/相
绕组额定电压：DC 3.45V
相电阻：2.3Ω
相电感：4mH
保持转矩：≥420mN·m（0.42N·m）
最大空载起动频率：≥1500PPS（半步）
最大空载运行频率：≥2500PPS（半步）
绝缘电阻：≥100MΩ（DC500V）
电气强度：AC600V/1mA/1s
绝缘等级：B级
插座接线：1（A）与4（C）为一相，3（B）与6（D）为另一相。针脚方向以图纸视图为准。
绕组额定电压不等同于驱动器供电电压。
定制项目
支持轴加工、引线长度、连接器、同步带轮、齿轮、齿轮减速箱、刹车及闭环编码器定制。定制配置及尺寸按需求确认，编码器等附件不属于本款标准配置。
供货状态：现货
技术图纸
提供42BYGH2012-A-24DH6外形图下载，尺寸及技术要求以图纸为准。
