产品规格

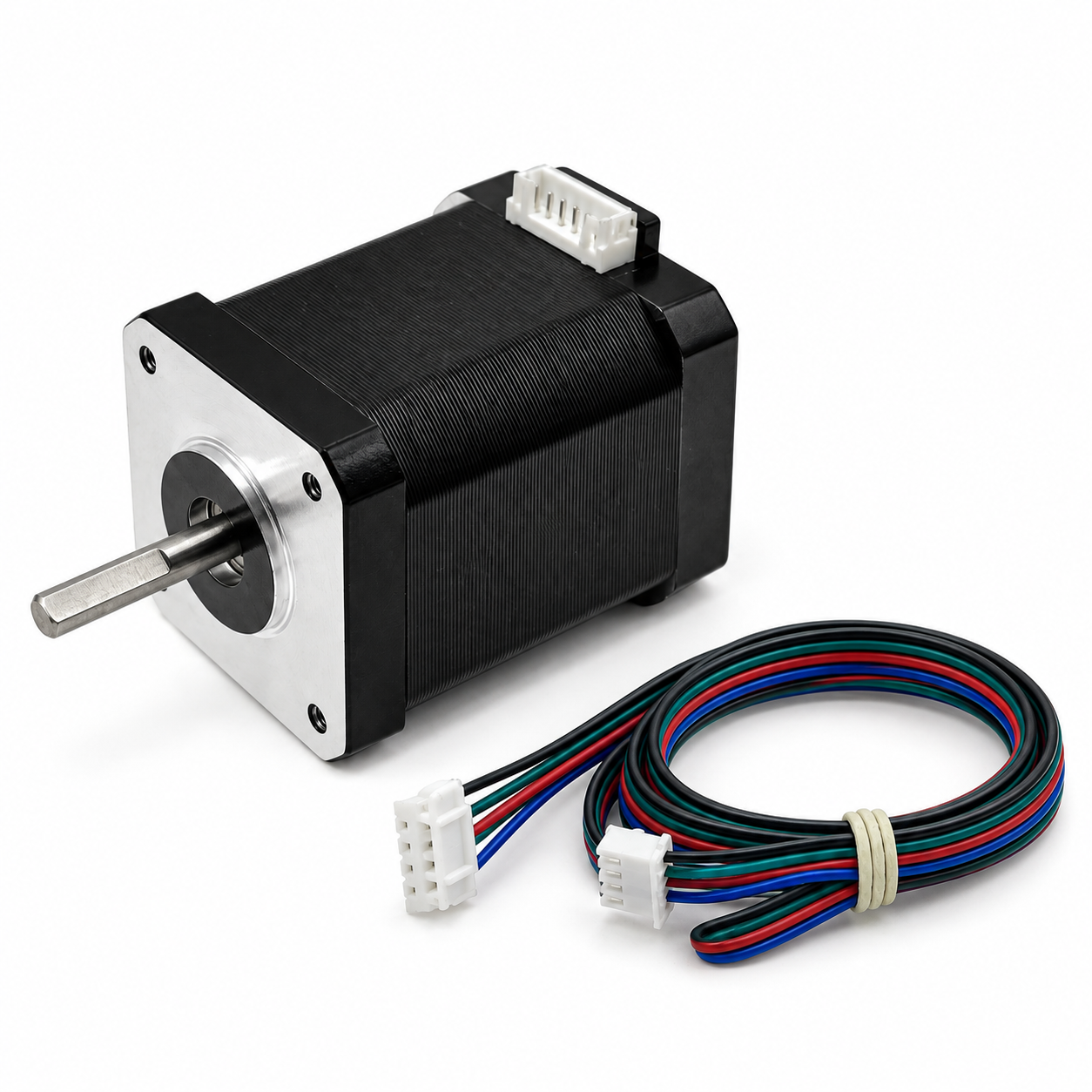

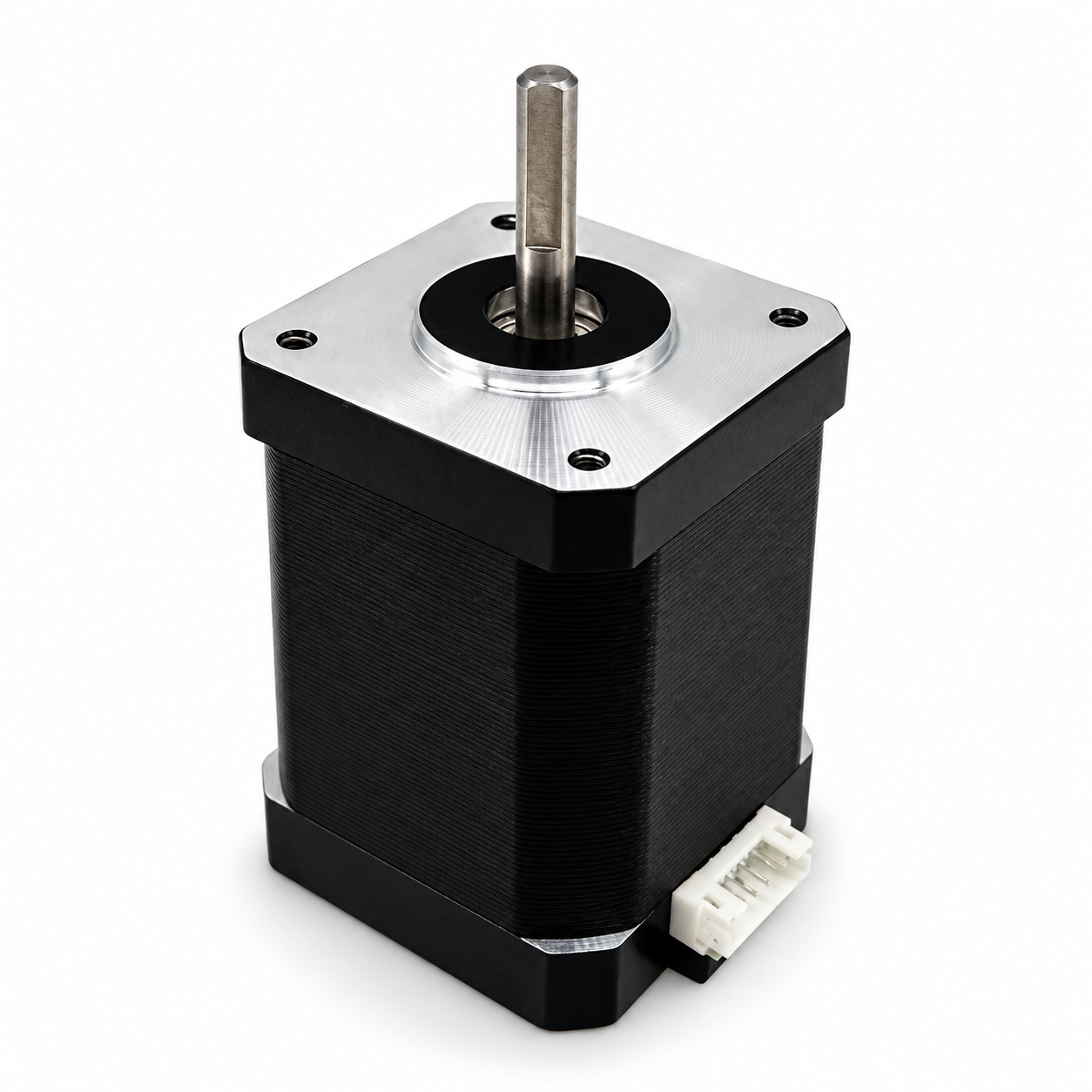

电机型号：42BYGH6002
工厂型号：42BYGH4204-A-24DH
机座尺寸：42.2mm
机身长度：60mm
轴径：Ø5mm
轴伸长度：24mm
轴型式：D形轴，扁位长度15mm，扁位尺寸4.5mm
定位凸台：Ø22mm，高度2mm
安装孔距：31mm
安装孔：4-M3，深度≥4mm
电机端连接器：PHR 6pin（图纸标注PH-6）
设备端连接器：XH2.5 4pin
引线数量：4根（黑、绿、红、蓝）
引线长度：1000mm
引线规格：UL1007 AWG24
电机重量：0.47kg
电气参数
相数：2相
步距角：1.8°
额定电流：1.5A/相
绕组额定电压：DC 4.8V
相电阻：3.2Ω
相电感：7mH
保持转矩：≥700mN·m（0.7N·m）
最大空载起动频率：≥1000PPS（半步）
最大空载运行频率：≥1500PPS（半步）
绝缘电阻：≥100MΩ（DC500V）
绝缘等级：B级
插座接线：1（A）与4（C）为一相，3（B）与6（D）为另一相。针脚方向以图纸视图为准。
绕组额定电压不等同于驱动器供电电压。
定制项目
支持轴加工、引线长度、连接器、同步带轮、齿轮、齿轮减速箱、刹车及闭环编码器定制。定制配置及尺寸按需求确认，编码器等附件不属于本款标准配置。
供货状态：现货
技术图纸
提供42BYGH4204-A-24DH外形图下载，尺寸及技术要求以图纸为准。
